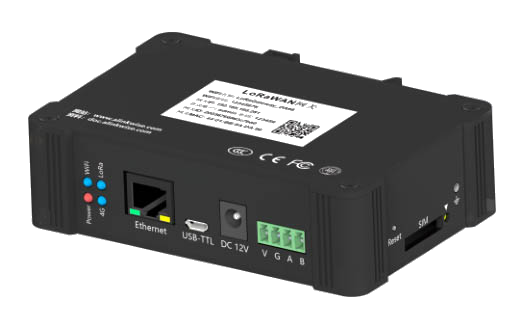

物联网网关LoRaWAN

ELV-GW-LWRS系列LoRaWAN网关数字通信单元支持RS485上行输出，可直接配套PLC、DCS相关设备，应用于工控系统的数据交互....

产品咨询：15686295859

产品详情

1 产品概述

ELV-GW-LWRS系列LoRaWAN网关数字通信单元是我司针对物联网建设，构建LoRa|LoRaWAN自组网通信链路的新一代数字网关设备。本产品支持下行半双工或全双工（定制版本）通信能力，支持4G数据传输，10/100m以太网数据传输等上行通信功能，配合各类应用场景需要，构建物联网数字接入系统，实现场景间物联应用。

ELV-GW-LWRS系列LoRaWAN网关数字通信单元支持RS485上行输出，可直接配套PLC、DCS相关设备，应用于工控系统的数据交互。产品安装形式便捷，可安装于各类电箱中，设备支持远程配置、升级、管理等功能，内嵌Web管理页面方便设备使用维护。

1.1技术特点

l 支持LoRaWAN 1.0.2/1.0.3标准协议；

l 支持LoRaWAN Class A/C；

l 发射功率最高达27dBm，接收机灵敏度可达到-140dBm@SF12；

l 支持内嵌LoRaWAN服务器功能；

l 支持4G、以太网等上行输出方式，数据断网续传；

l 支持RS485上行输出方式配套PLC、DCS相关设备使用；

l 支持本地Web界面配置，支持本地和远程升级及配置；

l 支持UDP，MQTT无缝连接ChripStack LoRaWAN服务器；

l 支持LoRaWAN全球频率计划，支持用户自定频率；

1.2 技术参数

供电电源	DC24V(DC9~28V宽电压)
设备功耗	平均功耗≤5W，最大功耗10W(集成4G版本)；
运行温度	-20~70℃；
运行湿度	0~95%RH(不结露) ；
防护等级	IP54；
外形尺寸	120.4×79.7×34mm；
设备重量	≤1kg；
存储温度	-40~85℃；
存储湿度	0~95%RH(不结露) ；

通信参数

LoRa参数
参数名称	参数内容
传输方式	LoRa
传输协议	LoRaWAN 1.0.2 / LoRaWAN 1.0.3
通信模式	Class A/C
输出功率	-1~27dBm
输入功率	＜10dBm
通信带宽	7.8~500kHz
扩频因子	SF7~SF12
接收灵敏度	-140dBm@SF12 BW125kHz
频率范围	EU433 , CN470 , CN779 , EU868 , AS923 , AU915 , KR920
信道	半双工模式，8路LoRa接收通道，1路LoRa下发通道

WiFi参数
参数名称	参数内容
工作模式	STA/AP/STA+AP
WDS功能	支持WDS无线桥接
无线安全	64/128/152位WEP加密WPA-PSK WPA2-PSKWPA/WPA2安全机制
速率	150Mpbs

4G参数
参数名称	参数内容
频段制式	LTE FDD:B1/B3/B8
	LTE TDD:B38/B39/B40/B41
	TDSCDMA:B34/B39
	WCDMA:B1/B8 CDMA:1x/EVDO:BC0
	GSM:900/1800
速率	上行：150Mbps；下行：50Mbps
运营支持	中国移动、中国联通、中国电信 4G全网通

1.3 型号说明

型号： ELV-GW-LWRS - ▢ - ▢ - ▢ - ▢▢

① ② ③ ④⑤

①网关功能		③频率范围
B	标准版	433	EU433
J	集成NS AS功能	470	CN470
②上行功能		779	CN779
C	基础版	868	EU868
G	集成4G版	915	AU915
R	集成RS485总线	920	KR920
RG	集成4G、RS485总线	923	AS923
④版本		⑤特殊编码
Ax	版本号	K	定制
